管道静压变频控制系统

管道静压控制系统工作原理：当系统排风管道及风机安装完成，在风管静压最低点安装管道静压传感器，测量改点的静压，使该点的静压恒定在变风量末端的最低工作压力，当实验室排风系统末端通风柜开启数量及视窗高低变化时，则安装传感器位置点的静压也会随之发生变化，变频器感受到静压的变化，通过管道静压控制器调整变频器的功率，经过内部PLC闭环运算输出相应的风机运行频率，是风机叶轮的转速发生变化，从而达到控制风量的目的

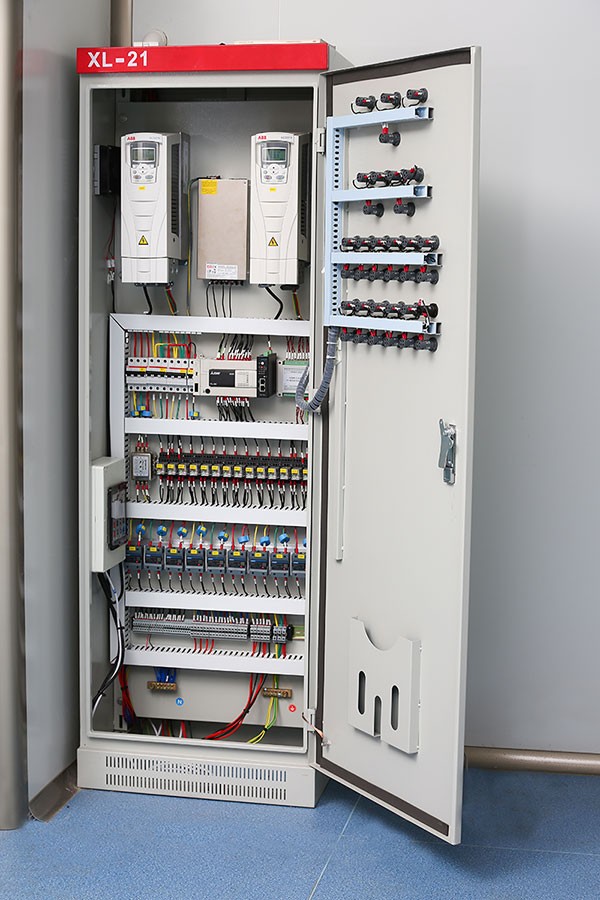

智控达管道静压变频控制柜
